塑石假山施工圖的類型和樣式介紹
文章出處： 人氣：
發表時間：2018-09-28 16:43
施工圖是塑石假山施工的前提基礎，施工圖可以標注假山的尺寸及其用材，方便施工方的報價及施工，也便于建造方與施工方預算平方量，進而測算總價。
施工圖作為塑石假山施工的綱領性文件，一般由專業設計單位設計，局部部分由塑石假山廠家進行深化設計。施工圖的類型由平面圖、立面圖和剖面圖三大方面組成，標注尺寸和用材，深化設計階段可提供主要施工工藝及內部荷載等數據。

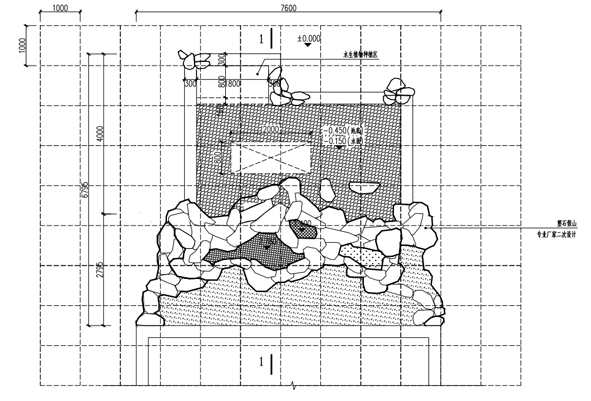

平面圖是假山在圖紙中的占地表面，假山的長度和寬度得以體現，是塑石基礎施工的基礎，按照平面圖放線，做假山基礎的預埋件和支撐點位。平面圖是塑石假山設計中的重要圖紙，是首要設計任務。

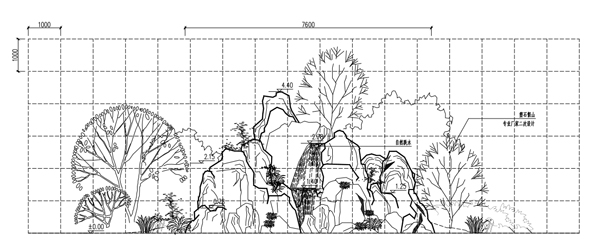

塑石假山立面圖分為正立面圖和側立面圖，正立面圖是從正對著方向看到假山的形狀，外部輪廓。假山表面的配置如瀑布流水、植物種植均可體現，假山的高度和縱向長度均可體現。立面圖中還要體現假山中山石的疊放方向，橫向還是豎向，石塊的大致尺寸也要標注。
剖面圖主要體現塑石假山內部的支撐結構，顯示假山的各種用材，塑石假山廠家圖紙深化的部分主要體現在剖面圖上，標注假山制作的工藝手法，對支撐的荷載強度進行驗算，進行對支撐用材提出建議。
假山的面層厚度、凹凸系數均在剖面圖中得以體現，瀑布系統的內部布置也能看的清除，種植坑的內部結構支撐和局部排水都需標注。
施工圖的樣式主要以立面圖、平面圖和剖面圖三塊組成，后期需要精確驗證的，可以輔助以模型小樣和巖片小樣等方式，最近出現的3d打印也可以立體的呈現塑石假山的設計效果。
